一、設備介紹

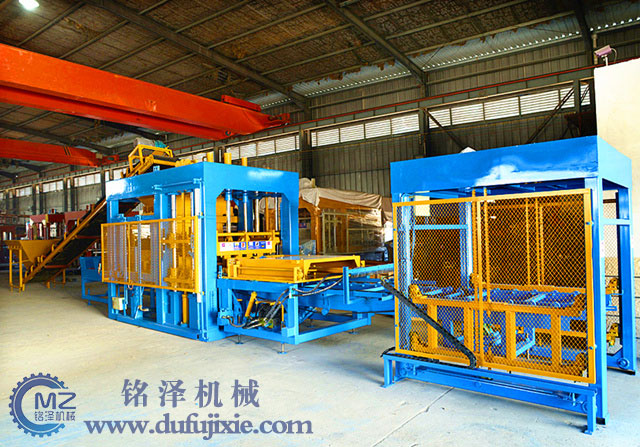

　　路面透水磚機是一種新型的自動透水磚機，主要用于生產透水磚、護坡磚和水工磚，利用生活廢渣、建筑垃圾、粉煤灰、尾礦渣等廢棄物資源為原料生產產品，解決了廢棄物污染問題，有效實現了環境生態保護、資源再生、變廢為寶，鋪設透水路面，減輕城市排水設施的負擔。

　　路面透水磚機配套設備主要有碎石機、全自動配料機、智能攪拌機、輸送帶、路面磚機、堆垛機、打包機、副主窯車、電控設備等。建筑垃圾等廢骨料經碎石機破碎后，采用全自動配料機進行科學配料，加入粘結劑，然后用攪拌機攪拌，再用成型機振動加壓成型，整個生產過程由電氣控制系統進行操作和控制，并可在整個生產過程中進行監控。

二、設備優勢特點

　　1、設計合理，結構緊湊，全過程自動化，無需人工操作，勞動強度低;

　　2、過程中采用變頻變幅，間隔振動與全過程振動完全兼容，成型后采用機器人碼磚，一機多模式，具有生產各種規格透水磚的功能;

　　3、降低噪音，有效延長模具和主機的使用壽命，傳動裝置封閉，操作方便，維修方便;

　　4、易于操作、維護和使用，僅僅通過操作人員的培訓就可以輕松上崗工作;

　　5、通過更換模具，路面透水磚機可生產多種、規格全、經濟的彩色路面磚，降低了后期的投資成本。

三、設備技術參數

YTQ6-15型生產量表

YTQ6-15路面透水磚機技術參數

四、設備安裝與調試

　　1、應根據路面透水磚機基礎圖上標注的尺寸挖基礎，根據基礎圖紙的要求安裝基礎埋孔或下埋孔，然后用混凝土澆注，埋設孔安裝時，應注意基礎螺栓的二次澆筑，一次可將埋入孔澆注，直接與主機設備重新焊接安裝時，必須根據水平面調整平面，誤差越小越好。

　　2、自動送板機安裝

　　根據標記位置，將送板機槽鋼調整到上平面，振動臺上平面調整到一個平面，要保持送板機與主機軸線一致，調整送板機與振動臺的距離，保證運輸過程中支撐板能穩定地落在振動臺中間，調試完成后，將送板機與主機連接固定;

　　3、自動拼板機安裝調試

　　拼板機必須與路面透水磚機軸線一致，鏈條上平面與振動臺上平面必須在同一平面上，鏈條與振動臺之間必須保持一定距離，以保證支撐板從振動臺平穩地運輸?shù)狡唇影彐湕l，為了便于清洗，可以固定或不固定拼接板;

　　4、自動堆垛機安裝調試

　　堆垛機還需與堆垛機軸線一致，沿軸的方向調整堆垛機，使提升板下降時托盤不會與堆垛機碰撞，調整堆垛機提升架感應開關的位置，確定磚塊的板材數量，最多不超過3塊;

　　5、設備液壓站的安裝調試方法

　　當液壓站從前向后看時，應放置在距主機左端約1.5m處，注意油管必須擰緊，冷卻器部分應與冷卻水連接;

　　6、PLC控制柜安裝調試

　　將380V、50 Hz電源接入計算機控制柜，按正確的線路順序連接各條線路，連接各電機及接近開關，檢查接近開關工作是否正常，為確保安全，請將電氣系統接地線;

　　7、設備開啟前，應全面檢查設備，確保使用時能正常工作，啟動前檢查三要素：水、電、氣，工作溫度在10℃~45℃之間，因此開機前需確認下設備冷卻系統是否能正常開啟;

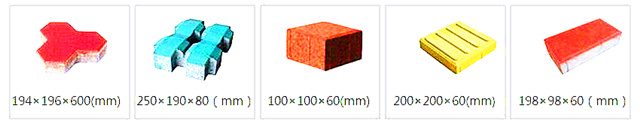

五、路面磚樣品

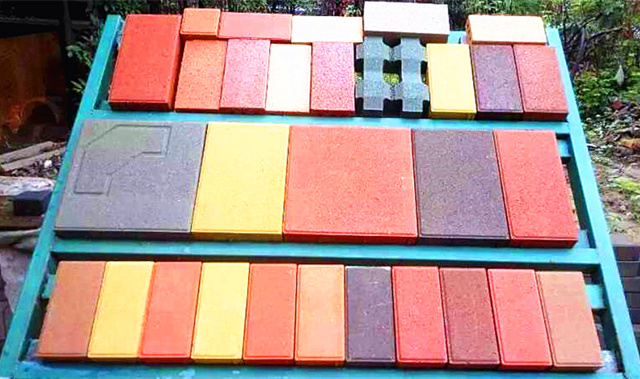

　　以上幾種規格的彩色路面磚都可以通過一臺透水磚機生產，只需要您多定制幾套模具就行，生產的成品可用于鋪設各種透水路面。

六、客戶現場

　　這是山東客戶訂購的QTY6-15型路面透水磚機的安裝現場，設備已經安裝完畢，可正常生產。
