一、設備簡介

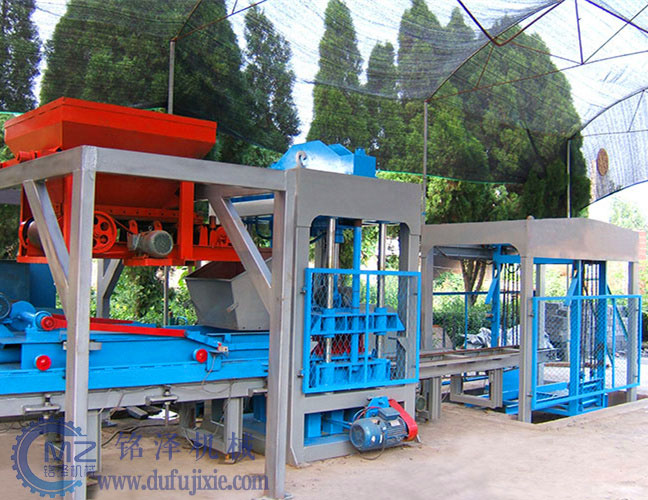

QTY10-15免燒磚機是一款集液壓、電氣、自動化為一體的全自動磚機設備，通過更換模具的方式，可實現生產標磚、空心磚、馬路磚、透水磚等，生產的磚坯強度高，經過自然養護就能達到建材行業標準，與其他輔助設備協同工作，可實現全自動生產，無需人工操作大大提高了工作效率。10-15免燒磚機日產十萬塊標磚，可廣泛用于大型磚廠。
二、設備性能
1、整機采用PLC全自動控制系統和人機交互式界面，可實現隨機信號分析、故障診斷和參數設置，保證了整機的最佳工作效果;
2、儲料送料機構采用密封帶式輸送機，嚴格控制儲料斗的儲存量，防止混合料出現膠結現象，保證成型磚坯的質量;
3、當布料機構送至模具上部時，料箱內的攪籠機構開始工作，使混合料均勻布滿模具各個腔，保證成型磚坯的高度和密度一致;
4、10-15免燒磚機具有較大的工作臺面，大大提高了生產效率，使多孔磚機的產量比國內同類產品提高20%;
5、獨特的振動結構，利用PLC控制液壓系統的流量和壓力，完成垂直同步、變頻和制動，在增壓過程中利用剩余油壓將其轉化為振動功率，從而降低能耗;
6、合理的振動分配，模具通過脫模油缸鎖在振動臺上，在壓頭上安裝專用振動電機，實現振動臺的振動，提高振動效果，使混合料迅速排氣和布料，使產品達到高密度和高強度;
7、液壓系統采用德國西門子的緩沖裝置，避免出現液壓沖擊，大大提高免燒磚機的穩定性。
三、設備技術參數
| YXQ10-15磚機生產量表 | ||||
| 規格 | 產品（毫米） | 塊/托板 | 塊/8小時 | 成型周期（秒） |
| 標磚 | 240x115x53 | 51 | 10萬 | 13-15 |
| 空心砌塊 | 390x190x190 | 10 | 20000 | 13-15 |
| 小八孔磚 | 240x115x90 | 25 | 50000 | 13-15 |
| 技術參數 | |
| 主機尺寸 | 6100x2800x2660(mm) |
| 成型面積 | 1040×800（mm） |
| 成型高度 | 32-200(mm) |
| 成型周期 | 15(s) |
| 托板尺寸 | 1100×850×30(mm) |
| 主機重量 | 14(t) |
| 主機功率 | 40kw |
四、設備價格及配套設備
10-15免燒磚機包括：主機、液壓泵站、控制柜、全自動進板機、全自動出板機、儲料送料機，配套設備包含：強制式攪拌機、輸送機、自動上板機、全自動碼垛機、配料倉、水泥灌等，一套設備價格在30多萬，經過安裝調試后就可以正常工作了。
五、工作現場視頻
